EL POSICIONADOR SE SUMINISTRA SIN CALIBRAR. ACTUATECH S.P.A. NO SE HACE RESPONSABLE DE SU CONFIGURACIÓN.

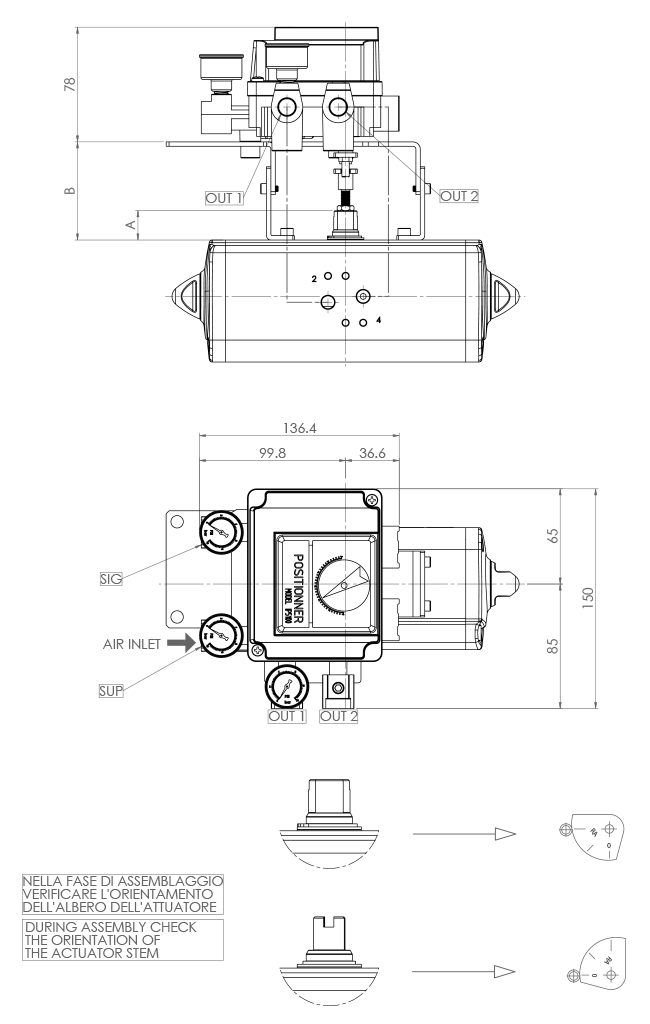

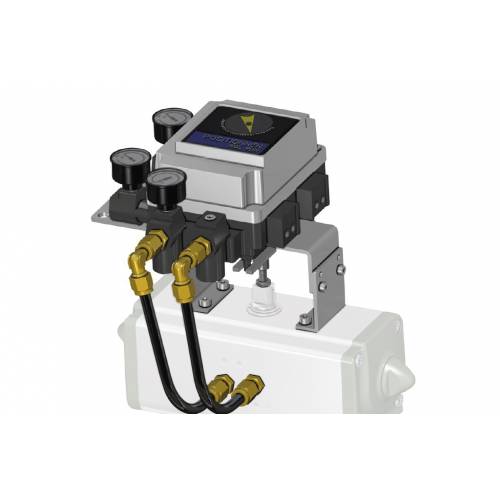

DESCRIPCIÓN El posicionador neumático de leva está especialmente indicado para el accionamiento proporcional de actuadores como GD y GS Il posicionador está conectado al actuador a través de un estribo que se bloquea con la perforación del actuador. Una señal reguladora neumática, dada por: termostato, viscosímetro, presostato, etc., se envía al posicionador que en base al valor de dicha señal regula el ángulo de apertura o de cierre de la válvula. La acción en sentido de las agujas del reloj o en sentido contrario se puede modificar sin utilizar partes adicionales, basta con voltear la leva interna e invertir las conexiones hacia el actuador.

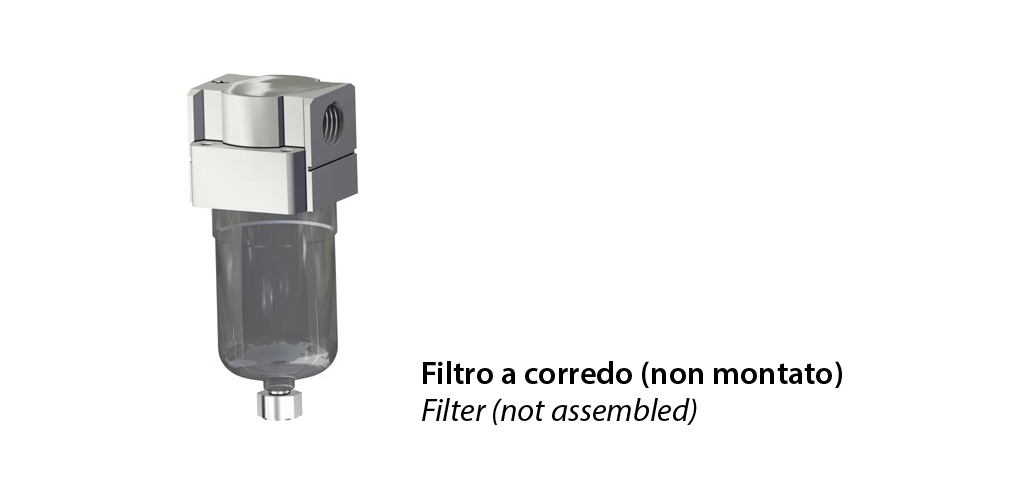

CARACTERÍSTICAS PRINCIPALES - Alimentación: aire no lubricado y filtrado 5μ. - Presión de aire de regulación: 0,02 - 0,1 MPa (0,2÷1 bar) (3÷15psi) - 3 manómetros: 2 para presión de línea, 1 para presión de mando. - Conexión de alimentación: 1/4 NPT - Conexión de señal de entrada: rosca 1/4” - Grado de protección ambiental: IP65 (según IEC Pub.60529) - Sensibilidad: <0,5% F.S. - Linealidad: < ±2% F.S. - Consumo de aire: de 5 Nl/min.(P=1,4 bar) a 11 Nl/min.(P=4 bar) - Temperatura de funcionamiento: de -20°C a +80°C - Versiones disponibles bajo pedido: alta temperatura (-5°C / +100°C) baja temperatura (-30°C / +60°C)
CERTIFICACIONES - Bajo pedido
SMC - IP5100
NOTAS Los posicionadores neumáticos y electroneumáticos se proporcionan bajo pedido Regulados y montados utilizando tubos de aluminio revestido y empalmes rápidos.
Regulación A = 0° - 90°: • Presión de comando 0,2 bar: posición cerrada • Presión de comando 1 bar: posición abierta Regulación D = 90° - 0°: • Presión de comando 0,2 bar: posición abierta • Presión de comando 1 bar: posición cerrada
Para más información ver el manual de uso y mantenimiento.
