EL POSICIONADOR SE SUMINISTRA SIN CALIBRAR. ACTUATECH S.P.A. NO SE HACE RESPONSABLE DE SU CONFIGURACIÓN.

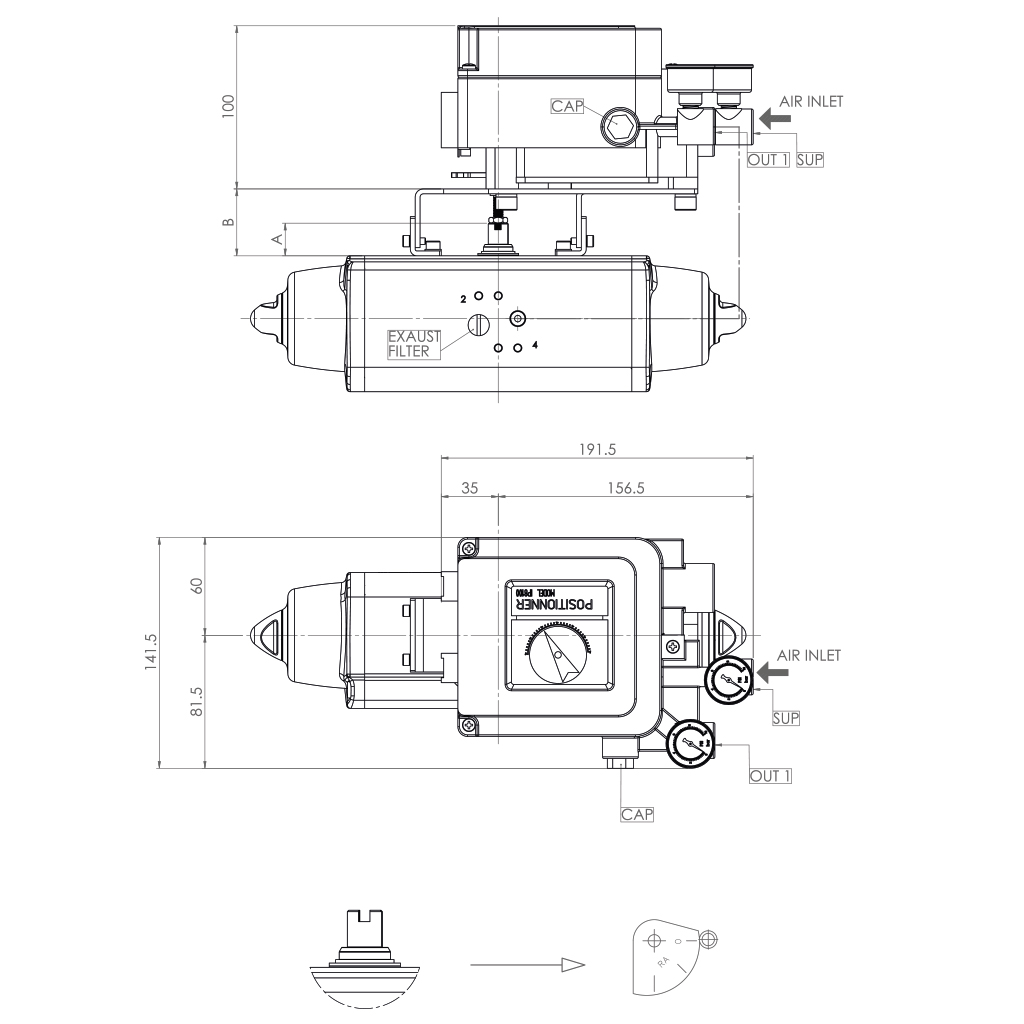

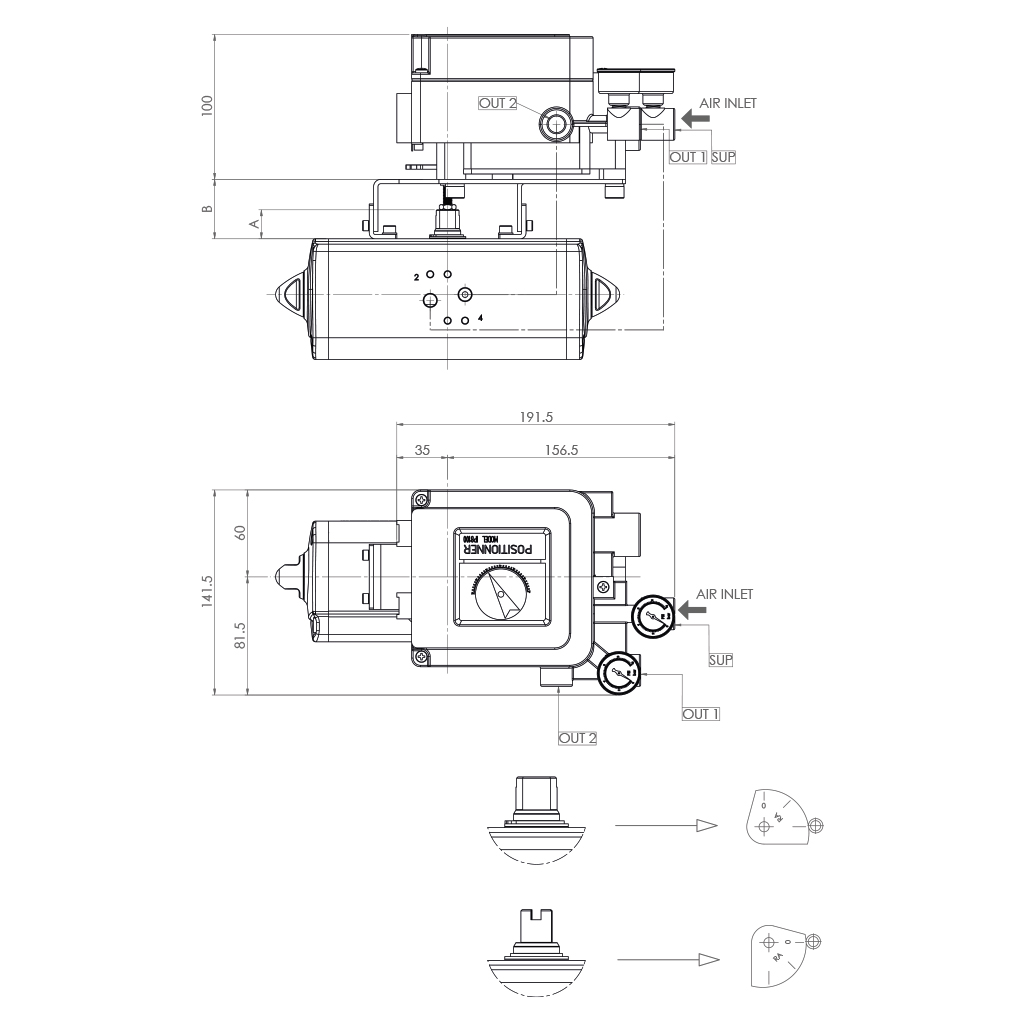

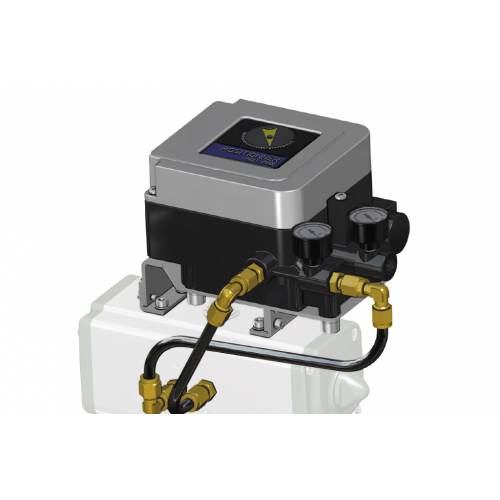

DESCRIPCIÓN El posicionador electroneumático de leva está especialmente indicado para el accionamiento proporcional de actuadores como GD y GS Il posicionador está conectado al actuador a través de un estribo se bloquea con la perforación del actuador. Una señal reguladora eléctrica, dada por: termostato, viscosímetro, presostato, etc., se envía al posicionador que en base al valor de dicha señal regula el ángulo de apertura o de cierre de la válvula. La acción en sentido de las agujas del reloj o en sentido contrario se puede modificar sin utilizar partes adicionales, basta con voltear la leva interna e invertir las conexiones hacia el actuador.

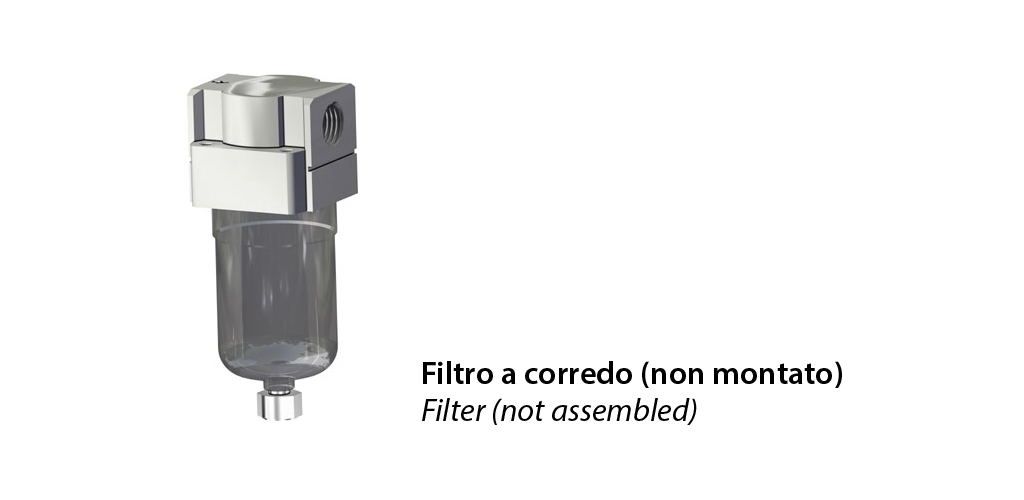

CARACTERÍSTICAS PRINCIPALES - Alimentación: aire no lubricado y filtrado a 5µ - Corriente de entrada: 4÷20 mA CC - 2 manómetros:1 para presión de línea (SUPPLY),1 para presión de mando (OUT1). - Resistencia de entrada: 235 ± 15 Ohm (4÷20 mA DC) - Conexiones neumáticas: 1/4 NPT - Conexiones eléctricas: M20 x 1,5 - Linealidad: < ±2% F.S. - Sensibilidad: < 0,5% F.S. - Consumo de aire: de 5 Nl/mín. (P=1,4 bar) a 11 Nl/mín. (P=4 bar) - Temperatura de funcionamiento: de -20°C a +80°C - Grado de protección ambiental: IP65 (según IEC Pub.60529)
CERTIFICACIONES Bajo pedido
SMC - IP 8100
NOTAS Los posicionadores neumáticos y electroneumáticos se proporcionan bajopedido Regulados y montados utilizando tubos de aluminio revestido y empalmes rápidos.
Regulación A = 0° - 90°: - Señal de mando 4mA: posición cerrada - Señal de mando 20mA: posición abierta Regulación D = 90° - 0°: - Señal de mando 4mA: posición abierta - Señal de mando 20mA: posición cerrada
Para más información ver el manual de uso y mantenimiento.
