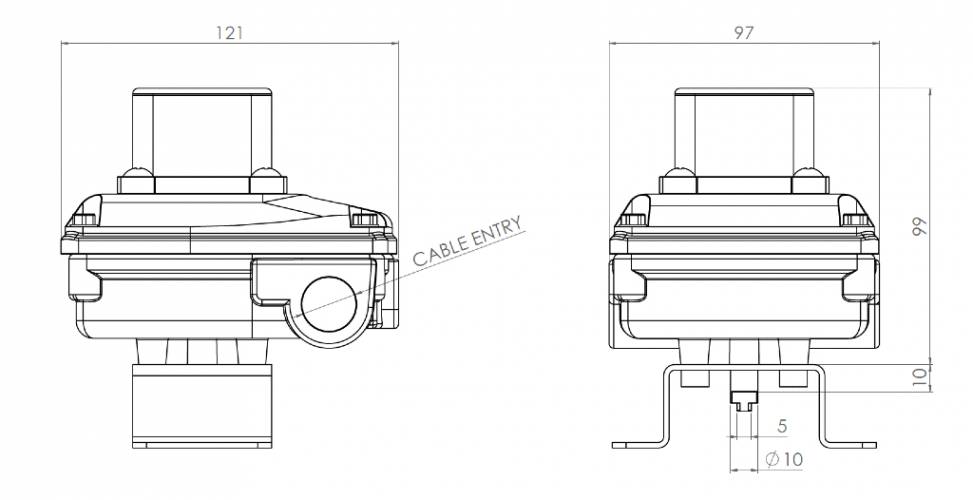

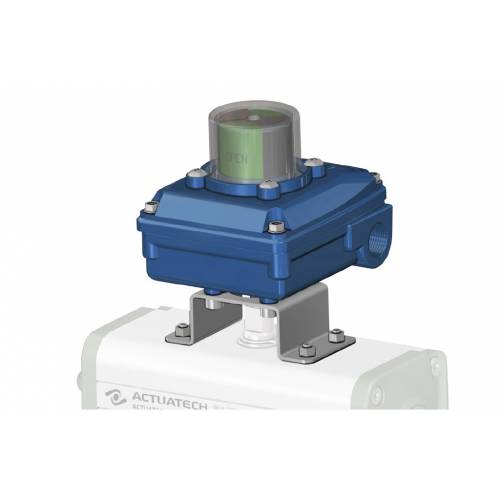

KS1L de aluminio con indicador visual

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización ya sea de tipo mecánico "SPDT" como de proximidad.
- Regulación precisa de las levas a través del sistema "acanalado".
- Caja de conexiones de 8 posiciones.
- 2 conexiones eléctricas roscadas mediante abrazadera de cable.
- Temperatura de funcionamiento STD: de -20°C a +80°C (NBR).
- Grado de Protección: IP 67.

MATERIALES
- Cuerpo y tapa: aluminio moldeado a presión de bajo contenido de cobre revestido con doble capa de barnizado epoxídico azul*.
- Indicador: policarbonato y ABS.
- Eje: acero inoxidable.
- Tornillos: acero inoxidable.

* Bajo pedido también de acero inoxidable CF8M.

CERTIFICACIONES
- Declaración de conformidad CE bajo pedido.
- Bajo pedido la versión ATEX II 3D.
- Certificado hasta SIL 2

TIPOS DE TOPES CONTENIDOS EN LA CAJA KS1L

CÓDIGO*	DESCRIPCIÓN	VERSIÓN	CONEXIÓN ELÉCTRICA
M0	Microinterruptores electromecánicos SPDT con contactos plateados (OMRON SS-5) Max: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A	De serie
M1	Microinterruptores electromecánicos SPTD con contactos dorados (OMRON SS-01) Max: 125 Vac 0.1A - 30 Vdc 0.1A	Bajo pedido
H1	Microinterruptores de proximidad magnéticos SPDT sellados herméticamente (HAMLIN 59140) Max: 120 Vac 0.18A - 175 Vdc 0.25A	Bajo pedido
60	Microinterruptores de proximidad NAMUR 2 cables P+F SJ 3,5 N, NC, tensión nominal 8,2V, (tensión de servicio 5÷25V) EEx ia IIC T6	Bajo pedido
70	Microinterruptores de proximidad NAMUR 2 cables P+F NJ2 V3 N, NC, 8V EEx ia IIC T6	Bajo pedido
73	Microinterruptores de proximidad amplificados 3 cables PNP NO P+F NBB2 V3 E2, 10÷30 VDC; 100 mA - corriente de funcionamiento 0 - 100 mA	Bajo pedido
75	Microinterruptores de proximidad amplificados IFM IS 5026, 2 cables 5÷36 Vdc; 4÷200 mA	Bajo pedido
78	Microinterruptores de proximidad NAMUR 2 cables P+F NCB2 V3 NO, NC, tensión nominal 8,2V EEx ia IIC T6	Bajo pedido

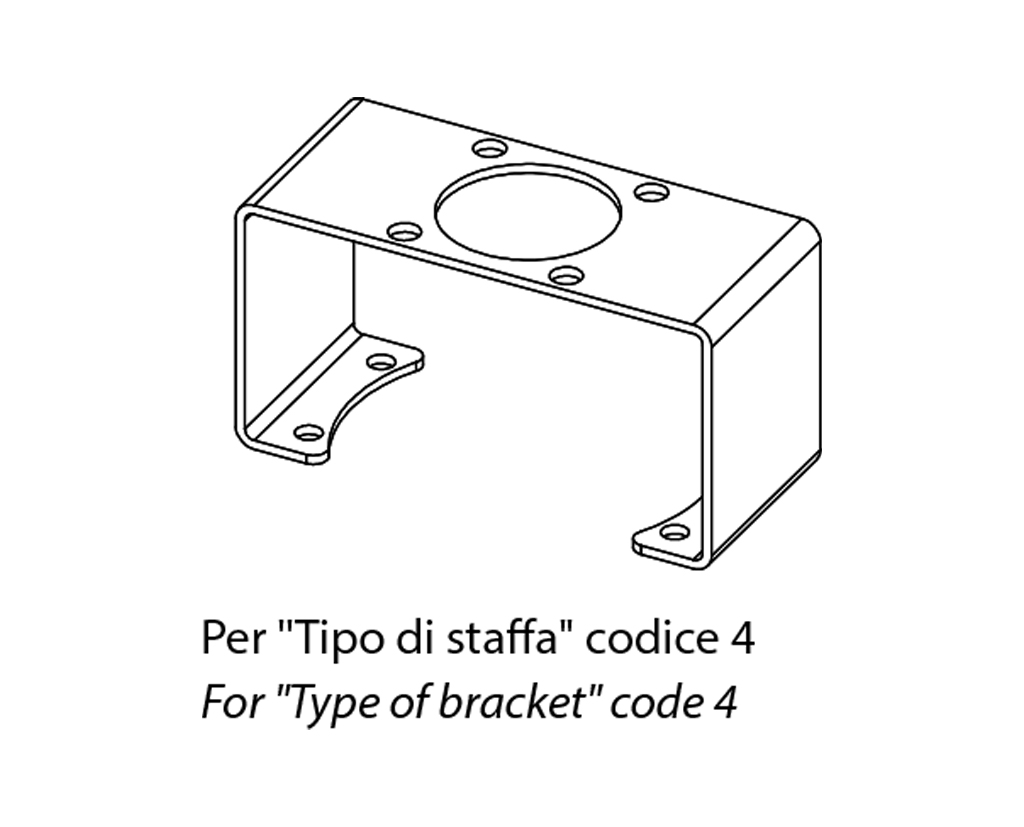

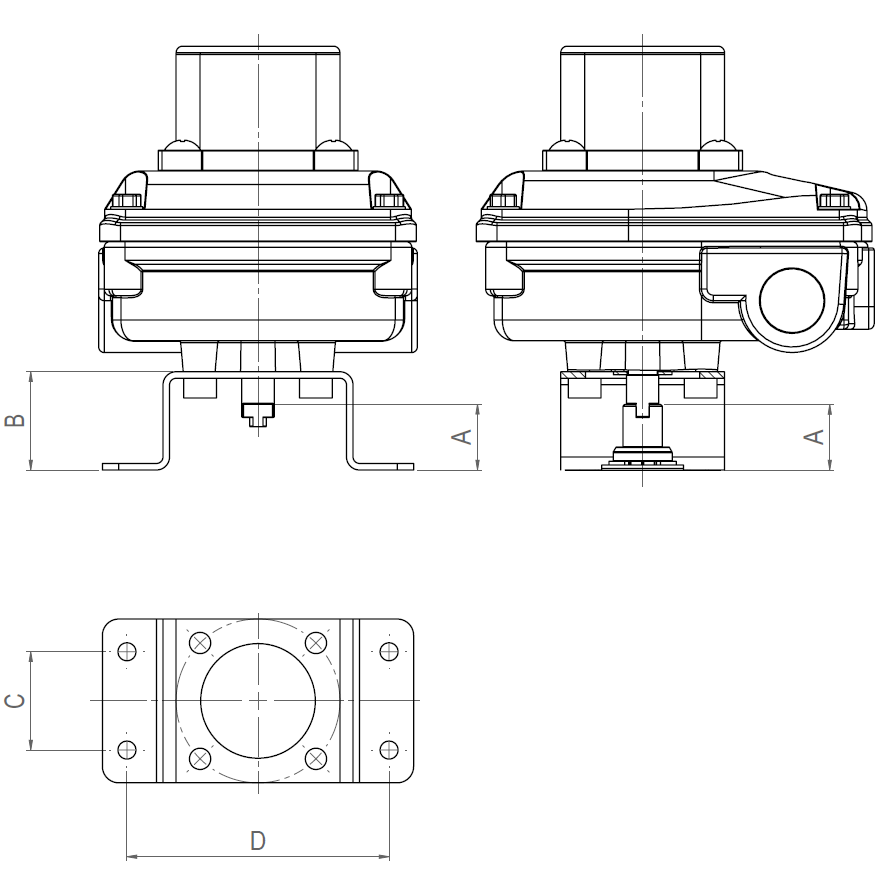

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DE TOPE
KS1L
