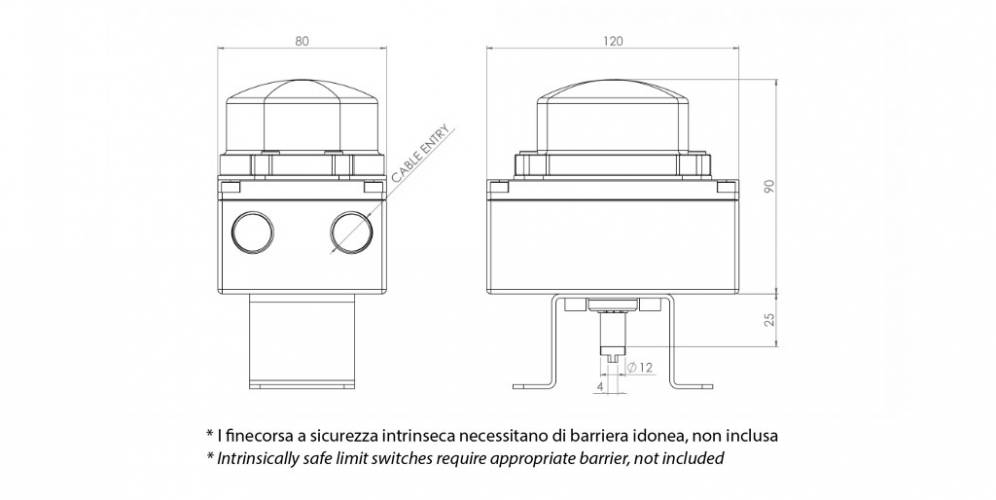

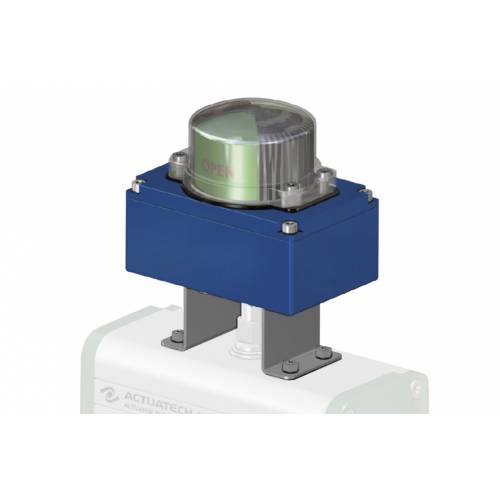

KSIF ATEX de aluminio con indicador visual

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad.
- Las levas de accionamiento del tope no se pueden deslizar pues la regulación está asegurada por estríasen el eje portador sin necesidad de tornillos de fijación u otras herramientas.
- El precableado se realiza con bornes numerados: 6 para los dos microinterruptores, y polos adicionales para un posible cableado de la electroválvula (véanse diagramas eléctricos).
- 2 conexiones eléctricas roscadas mediante abrazadera del cable
- Temperatura de funcionamiento:
de -40°C a +80°C (estándar);
de -25°C a +80°C para tope con código "24' ‘’60" y "70".
- Grado de protección: IP 67

MATERIALES
- Cuerpo: aluminio moldeado a presión revestido con polvo de poliéster*.
- Tapa e indicador: policarbonato resistente UV e ignífugo clase V0
- Eje: acero inoxidable
- Tornillos: acero inoxidable

* Bajo pedido también de acero inoxidable CF8M

CERTIFICACIONES
- ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIC
- Otros bajo pedido
- Certificado hasta SIL 3

TIPOS DE TOPES CONTENIDOS EN LA CAJA KSIB- KSIF

CÓDIGO*	DESCRIPCIÓN	VERSIÓN	CONEXIÓN ELÉCTRICA
03	Microinterruptores electromecánicos SPTD con contactos dorados (CHERRY) Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;	Bajo pedido
24	Microinterruptores de proximidad NAMUR 2 cables P+F NJ2 12GK N, no amplificados Nc, 8V EEx ia IIC T6	Bajo pedido
60	Microinterruptores de proximidad NAMUR 2 cables P+F SJ 3,5 N, NC, tensión nominal 8,2V, (tensión de servicio 5÷25V) EEx ia IIC T6	De serie
70	Microinterruptores de proximidad NAMUR 2 cables P+F NJ2 V3 N, NC, 8V EEx ia IIC T6	Bajo pedido

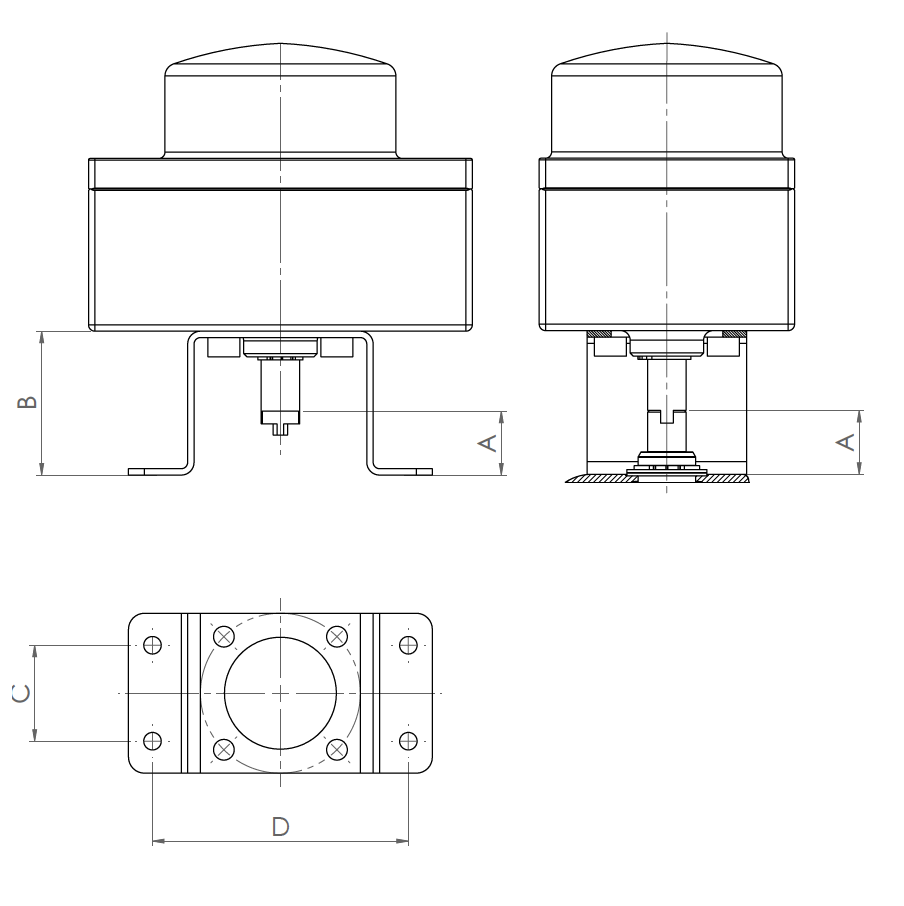

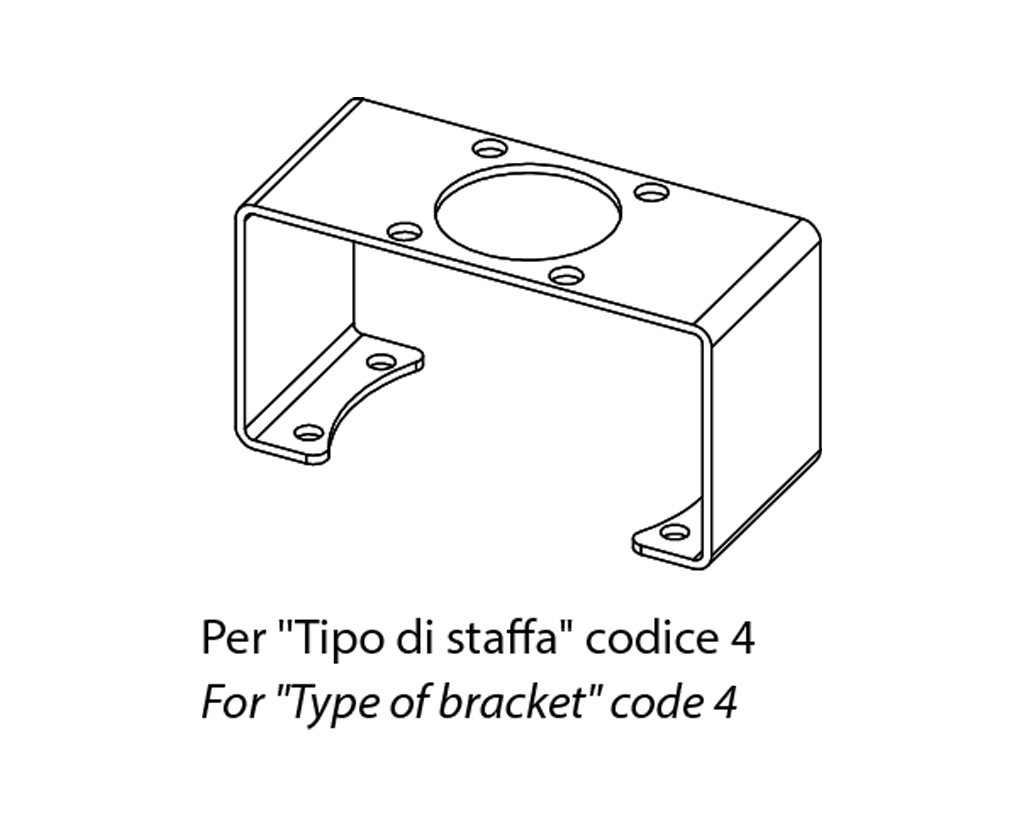

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE

KSIB - KSIF - KS3F
