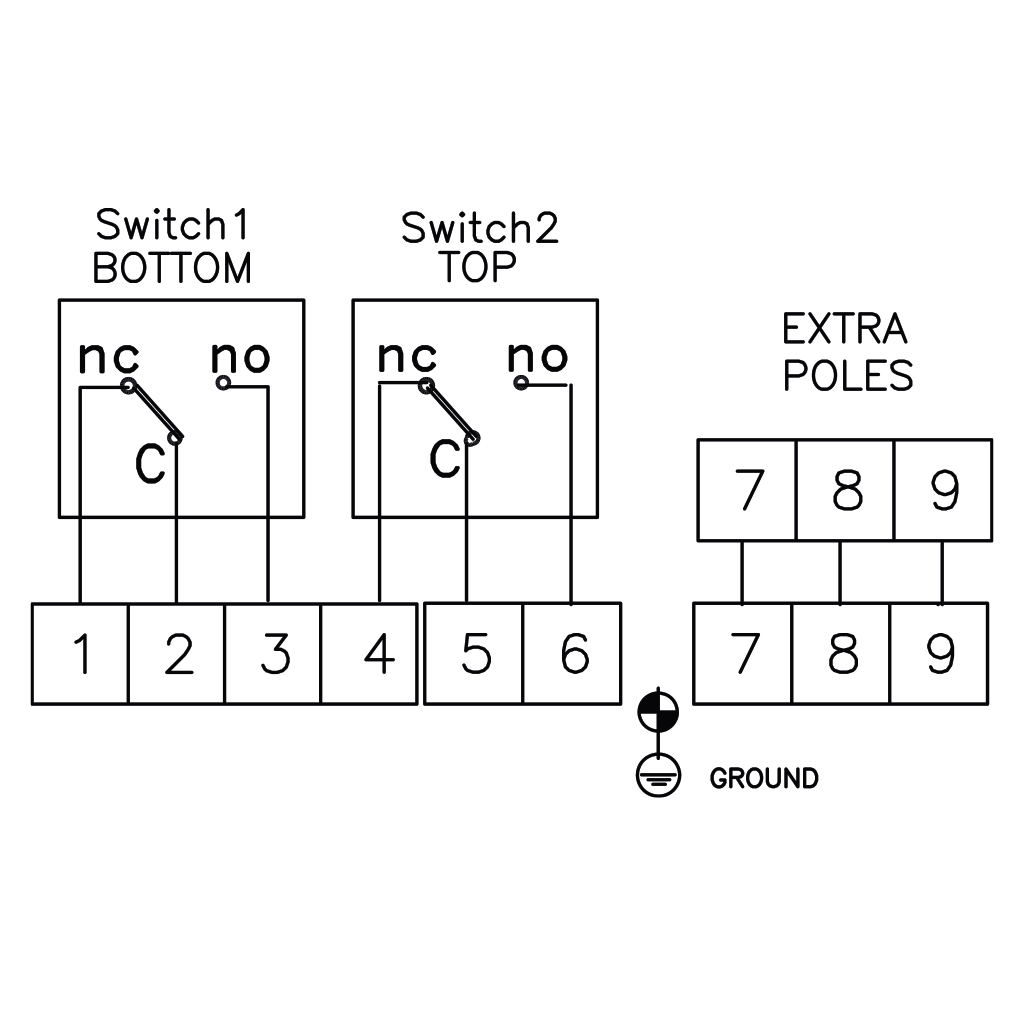

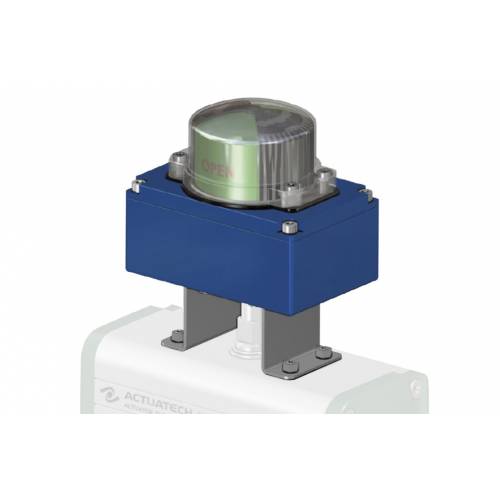

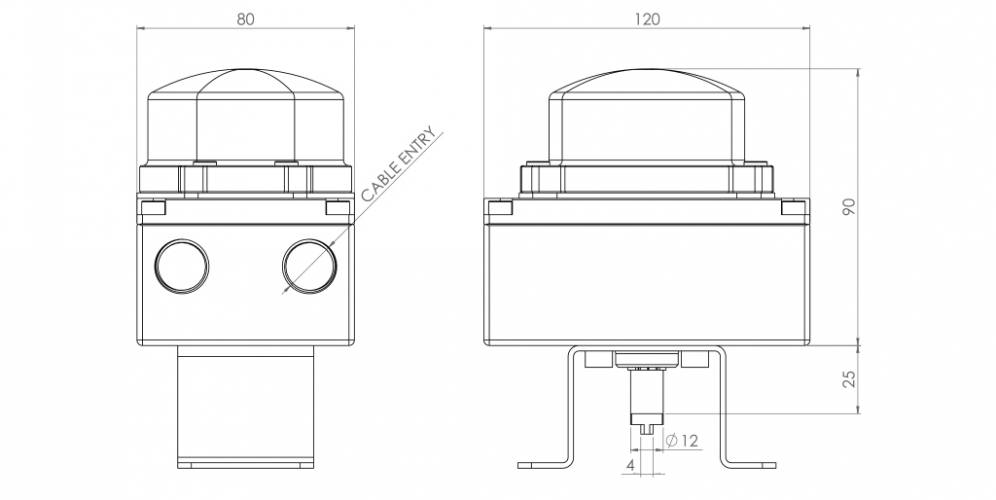

CARACTERÍSTICAS PRINCIPALES - Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias. - Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3) - Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad. - Las levas de accionamiento del tope no se pueden deslizar pues la regulación está asegurada por estrías en el eje portador sin necesidad de tornillos de fijación u otras herramientas. - El precableado se realiza con bornes numerados: 6 para los dos microinterruptores, y polos adicionales para un posible cableado de la electroválvula (véanse diagramas eléctricos). - 2 conexiones eléctricas roscadas para abrazadera del cable - Temperatura de funcionamiento: de -40°C a +80°C - Grado de protección: IP65
MATERIALES - Cuerpo y tapa: aluminio moldeado a presión revestido con polvo de poliéster. - Indicador: policarbonato resistente UV e ignífugo clase V0 - Eje: acero inoxidable - Tornillos: acero inoxidable
CERTIFICACIONES - ATEX: II3D Ex tD A22 IP65 T85°C - Otros bajo pedido - Certificado hasta SIL 3
ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE KSIB - KSIF - KS3F
TIPO DE ESTRIBO*
DESCRIPCIÓN
0
Conexión NAMUR 25x50x20* (*20=altura del eje del actuador, dimensión A en la figura)
1
Conexión NAMUR 30x80x20* (*20=altura del eje del actuador, dimensión A en la figura)
3
Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
4
Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
5
Conexión NAMUR 30x130x30* (*30=altura del eje del actuador, dimensión A en la figura)
*El estribo aparece en el último carácter del código de la caja del tope. Para solicitar solo el estribo consulte el código ACTUATECH.
PARA ACTUADORES DE ALUMINIO
MEDIDA
GD15÷GD120 GS15÷GS60
GD180÷GD960 GS90÷GS480
GD1440÷GD1920 GS720÷GS960
GD2880÷GD8000 GS1440÷GS4000
Código
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Tipo de estribo
1
3
4
5
A (mm)
20
30
30
30
B (mm)
45
55
55
55
C (mm)
30
30
30
30
D (mm)
80
80
80
130
PARA ACTUADORES DE ACERO INOXIDABLE
MEDIDA
GD15**÷GD30** GS15**
GD60 GS30
GD120÷GD960 GS60÷GS480
GD1440÷GD1920 GS720÷GS960
Código
KCPN0015
KCPN1060
KCPN2060
Tipo de estribo
0
0
3
4
A (mm)
20
20
30
30
B (mm)
45
45
55
55
C (mm)
25
25
30
30
D (mm)
50
50
80
80
**Previa utilización de interfaz para actuador KBVI4015
ROSCADO DE LA ABRAZADERA DEL CABLE DE LA CAJA
Tipo de roscado de la abrazadera del cable***
Descripción
Notas
1
1/2” NPT
BAJO PEDIDO
2
M 20x1,5
ESTÁNDAR
*** El tipo de roscado está indicado en el octavo carácter del código de la caja. ABRAZADERA DEL CABLE: No incluida.
