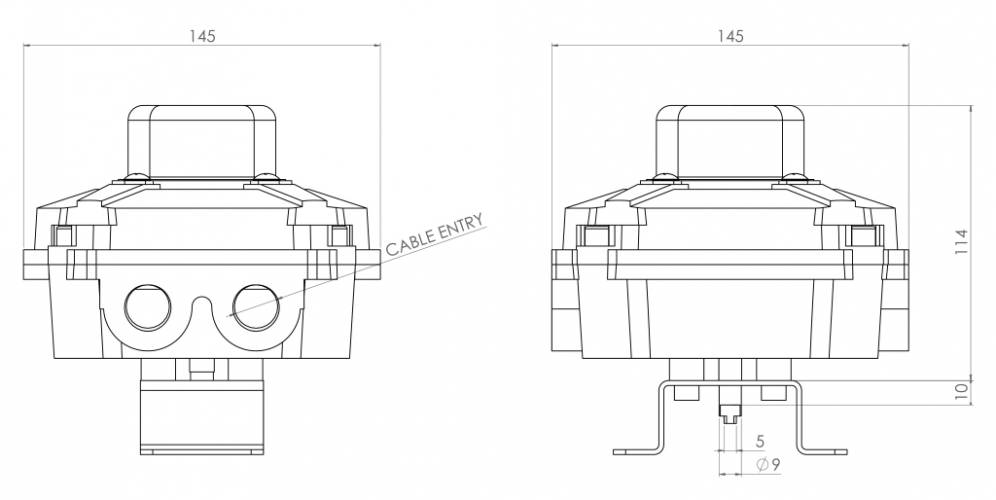

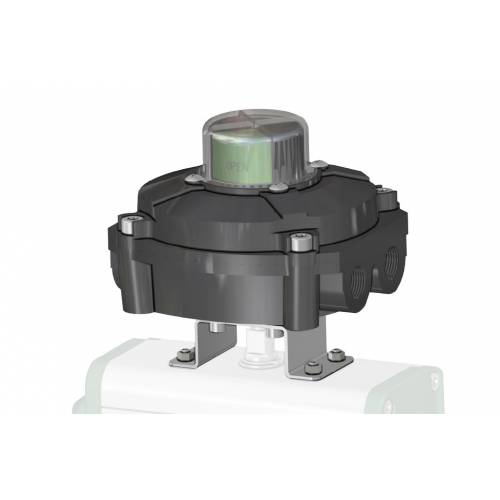

KS2L ATEX de aluminio con indicador visual

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad.
- Regulación precisa de las levas a través del sistema "acanalado".
- Caja de conexiones de 10 posiciones.
- 2 conexiones eléctricas roscadas mediante abrazadera del cable.
- Temperatura de funcionamiento STD: de -20°C a +60°C (NBR)
- Grado de Protección: IP66/67.

MATERIALES
- Cuerpo y tapa: aluminio moldeado a presión con bajo contenido de cobre revestido con doble capa de barnizado epoxídico negro*.
- Indicador: policarbonato y ABS.
- Eje: acero inoxidable.
- Tornillos: acero inoxidable.

* Bajo pedido también de acero inoxidable CF8M.

CERTIFICACIONES
- Declaración de conformidad CE bajo pedido
- ATEX, IEC Ex II2GD Exd IIC T6
- Certificado hasta SIL 2

TIPOS DE TOPES CONTENIDOS EN LA CAJA KS2L

CÓDIGO*	DESCRIPCIÓN	VERSIÓN	CONEXIÓN ELÉCTRICA
M2	Microinterruptores electromecánicos SPDT con contactos plateados (OMRON D3V o CHERRY D44) Max: 250 Vac 11A -250 Vdc 0.3A - 30 Vdc 3A	De serie
S1	Microinterruptores de proximidad magnéticos SPDT HSR 834 W Max: 240 Vac 0.416A -240 Vdc 0.416A - 33 Vdc 3A	Bajo pedido
42	Microinterruptores electromecánicos SPTD con contactos dorados (HONEYWELL V7) Max: 250 Vac 11A	Bajo pedido
73	Microinterruptores de proximidad amplificados 3 cables PNP NO P+F NBB2 V3 E2, 10÷30 VDC; 100 mA - corriente de funcionamiento 0 - 100 mA	Bajo pedido
75	Microinterruptores de proximidad amplificados IFM IS 5026, 2 cables 5÷36 Vdc; 4÷200 mA	Bajo pedido

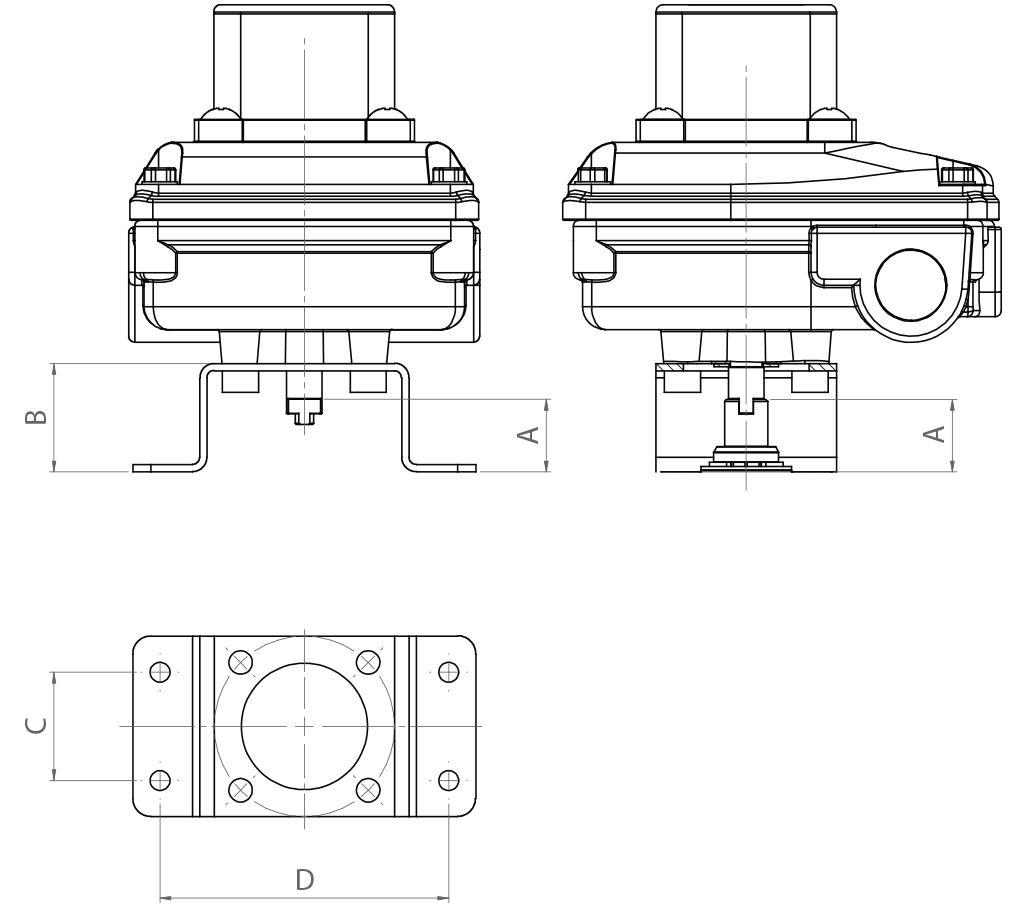

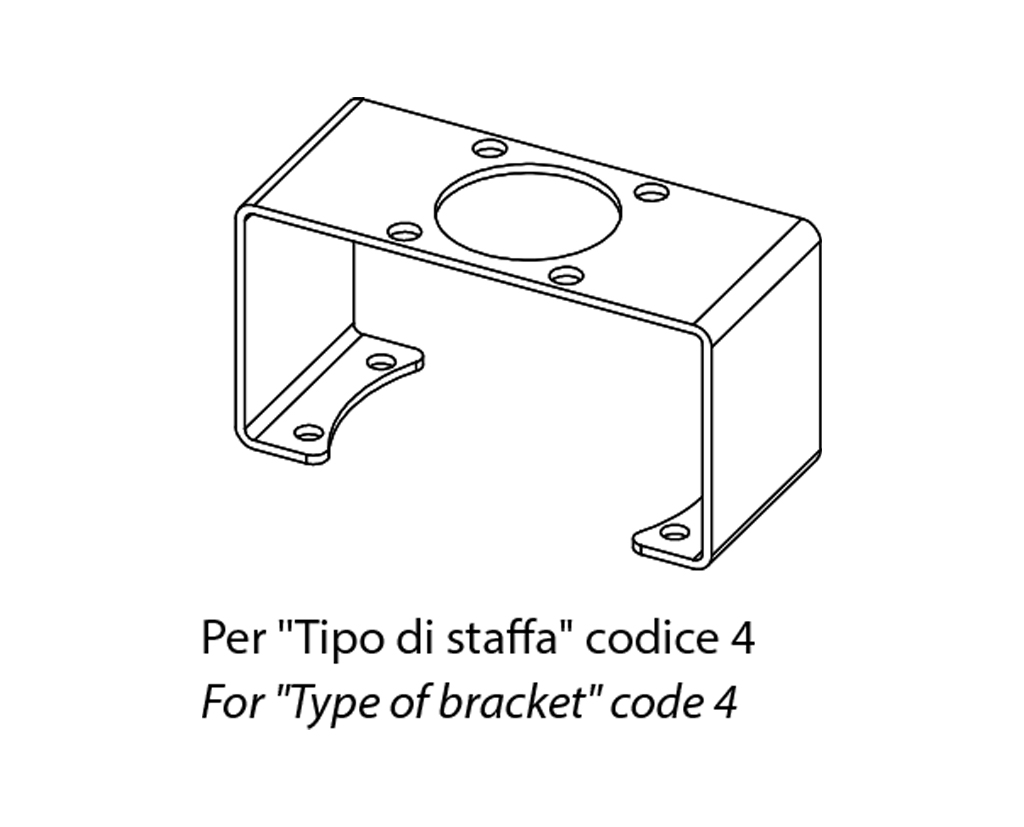

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE

KS3L - KS2L
